Змеевик

Поверхность нагрева парогенератора состоит из одной непрерывной спиралеобразной трубы (змеевика), изготовленной таким образом, что вода, циркулирующая в ней, и дымовые газы, отводимые сквозь спирали змеевика, движутся с большой скоростью навстречу друг другу. Противоток дымовых газов и пароводяной смеси обеспечивает максимально возможный теплообмен и быстродействие парогенератора.

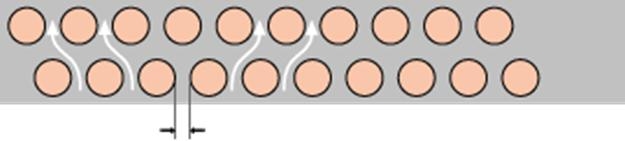

Змеевик для котлов серии Е сильно отличается от змеевиков других производителей. Он состоит из трёх различных частей, причём в самой большой, главной части, он переменного диаметра - диаметр змеевика увеличивается по ходу движения воды, чтоб обеспечить расширение, связанное со вскипанием питательной воды. Трубы в слоях змеевика идут в шахматном порядке. Из-за этого производство змеевика до сих пор не получается полностью автоматизировать, и это отражается на его стоимости. Но такая конструкция даёт максимальный эффект теплообмена.

Остальные 2 секции главным образом обеспечивают термоизоляцию внутренних горячих газов от оболочки котла и обеспечивает температуру наружной поверхности не более чем 35°C даже в нижней, самой горячей части.

Секции формируются из сваренных слоев (часто называемых «блинами») спирально-навитых змеевиков в направлении движения потока. Расстояние между трубными поверхностями обеспечивается приваренными скобами для гарантированно правильного потока газов и исключения нерабочих зон в потоке уходящих газов.

Защита змеевика.

Не секрет, что змеевик – самая уязвимая часть прямоточного парового котла. На его быстрый износ влияют соли и кислород, растворённые в воде, а также резкие перепады температур при выключении горелки. За защиту от солей отвечает химводоподготовка и конденсатоотводчик (в Клейтоне автоматическая продувка, без остановки работы котла), от кислорода – деаэратор. Разумеется, для любого котла можно подобрать и ХВП и деаэратор функционально правильно и экономически эффективно, хотя часто этим пренебрегают. Но проблема резких перепадов температур остаётся, и именно она обычно приводит к малому сроку службы. Клейтон эту проблему решил путём разработки остановочной программы. Т.к. и горелка и питательный насос являются собственными разработками, то они взаимодействуют таким образом, что при выключении горелки насос продолжает работать ещё 40 минут, гоняя воду по замкнутому контуру для постепенного охлаждения змеевика. Т.к. в процессе остывания вода уменьшается в объёме, а пустоты в змеевике быстро приведут к коррозии, то автоматически происходит подмес химически подготовленной воды до требуемого объёма. В результате срок службы змеевика составляет 20 лет при соблюдении требований к воде.
